Внимание! Во избежание несчастных случаев, пожалуйста, внимательно прочитайте настоящую инструкцию, а также инструкцию к перфоратору и сохраняйте их для дальнейшего использования в работе.
|
1) Вставить удлинитель со стороны перфоратора.
|
 |
|

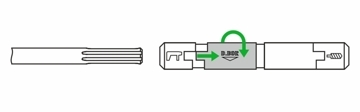

2) Вытянуть подвижную втулку из гнезда и повернуть ее до упора.
|
 |
|

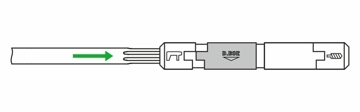

3) Продвинуть удлинитель в адаптер до упора.
|
 |
|

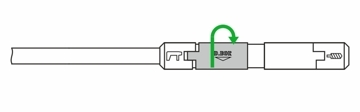

4) Повернуть втулку в обратном направлении и снова защелкнуть ее.
|
 |
|

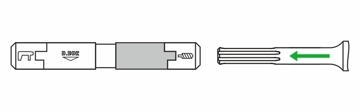

1) Вставить бур или коронку с противоположной стороны.
|
 |
|
Действуйте далее так же, как описано в п. 2 - 4 (см. выше). |
Демонтаж удлинителя и бура или коронки
Производится так же, как и установка, но в обратном порядке.
Эксплуатация
Пользоваться адаптером разрешается только в том случае, если подвижные втулки с обеих сторон закрыты и защелкнуты.
Неправильное соединение удлинителя и бура, а также ошибки при эксплуатации адаптера создают опасность травмирования работника вращающимися деталями.
 |
Удлинитель вставляется всегда со стороны перфоратора! |
 |
Бур или коронка вставляется всегда с противоположной стороны! |
В результате длительной эксплуатации адаптер может сильно нагреваться. Поэтому соблюдайте осторожность, касайтесь его элементов после работы только в перчатках.
Рекомендации по установке
При установке удлинителя или бура не делайте резких движений во избежание заклинивания инструмента. Если это все же произошло, освободите инструмент, вставив с противоположного конца другой удлинитель или бур.
Сверление глубоких отверстий
При глубоком сверлении бур или коронка и адаптер могут полностью погрузиться в отверстие.
Если такое сверление производится инструментом, соответствующим по диаметру адаптеру (≥ 32 мм), следите за тем, чтобы вращение производилось только в правую сторону, а все части адаптерной системы были смонтированы правильно и надежно.
Подвижные втулки адаптера должны быть правильно защелкнуты!
Если при установке, а также при эксплуатации адаптера были допущены ошибки, то по окончании работы элементы адаптерной системы могут застрять в отверстии или сломаться.
Указания по уходу
Перед каждым использованием адаптерной системы убедитесь в том, что приемные отверстия адаптера очищены от грязи. Бетонная и каменная крошка, попавшая внутрь адаптера, затрудняет установку и может вызвать заклинивание и повреждение
адаптера.
Перед каждым использованием адаптера убедитесь также в том, что канавки хвостовиков SDS-max чистые, без бетонной и каменной крошки, и покрыты достаточным количеством специальной смазки для адаптеров.
Продукция: SDS-max BORCONNECT
*SDS-max (Special Direct System - max) - специальная система прямого крепления - макс
